高性能車両や重機における信頼性の高い油温制御において、適切なオイルクーラーコアの選択は非常に重要です。多くの購入者は、インサートフィン付きチューブシェル型オイルクーラーコアと一般的なバープレート型コアを混同しがちです。しかし実際には、インサートフィン設計は、冷却性能の向上、耐圧性の向上、そしてより安定した長期運転を実現するために設計された高性能アップグレードなのです。

このガイドでは、その独自の構造、主な利点、そして理想的な用途を分かりやすく解説します。

インサートフィン式オイルクーラーコアとは何ですか？

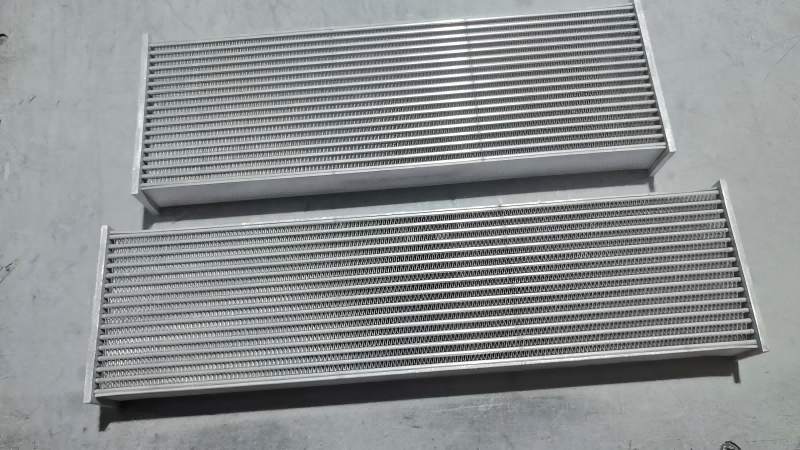

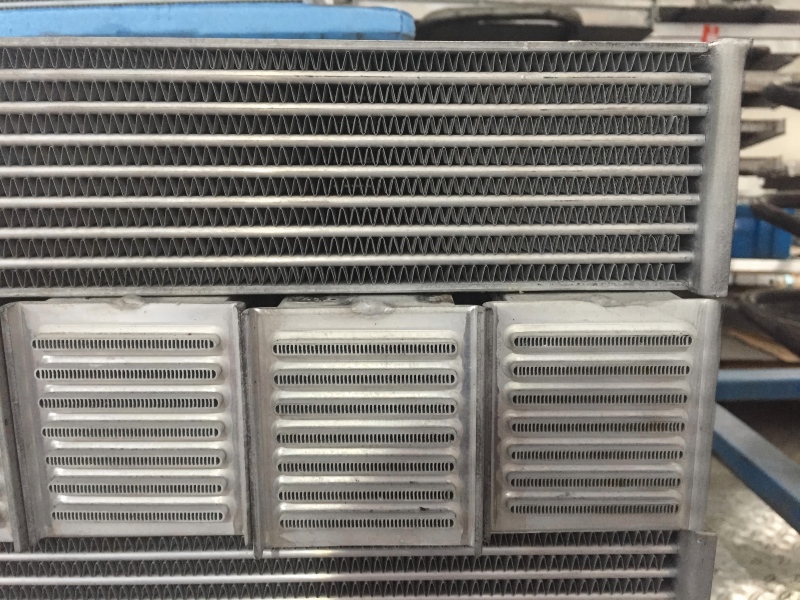

分離板を使用して流路を形成するバープレートコアとは異なり、 インサートフィンオイルクーラー 真空ろう付けされたアルミニウム製のチューブシェル構造を採用しています。その最大の特徴は、すべての平型オイルチューブに、内部にルーバー状のインサートフィンが予め取り付けられている点です。 この内部フィンは油の流れを乱して層流のデッドゾーンを回避する一方、外部フィンは空冷効果を最大化する。

全体の構造は5つの主要コンポーネントで構成されています。

フラットオイルチューブ：滑らかで抵抗の少ないオイル流路により、安定した流体循環を実現します。

ルーバー付きインサートフィン（インナーチューブ）：内部熱伝達効率を高めるコアアップグレード

外側空冷フィン：空気との接触面積を拡大し、外部への迅速な放熱を実現します。

サイドサポートプレート：全体の剛性、防振性、耐変形性を強化します。

ヘッダーエンドプレート：柔軟な取り付けのために、カスタムオイルポート溶接用に確保されています。

一般的な冷却コアと比較した主な利点

1. 放熱性能の向上

内蔵されたフィンがチューブ内部に強力な油流乱流を発生させます。これにより、オイルとチューブ壁との熱交換がより効率的に行われ、高負荷運転時におけるエンジンオイル、トランスミッションオイル、作動油の温度を効果的に低下させます。

2. 優れた高圧耐性

一体成型の真空ろう付けアルミニウム構造により、優れた構造強度を実現しています。長期間の高圧下でも破裂や油漏れに強く、過酷な作業環境下でも通常のバープレートコアよりもはるかに耐久性に優れています。

3. 安定した流量、電力損失なし

最適化されたチューブとフィン設計により、過剰な流体抵抗を発生させることなく冷却性能を向上させます。これにより、スムーズなオイル循環が維持され、車両や機械の正常な潤滑と安定した動力出力が確保されます。

4. 高いカスタマイズ性と汎用性

コアサイズ、チューブ層数、フィン密度はカスタマイズ可能です。ベアコア設計により、設置ニーズに応じて適切なポートやブラケットを溶接できるため、様々な改造機器や産業機器に適しています。

一般的な用途

インサートフィン式オイルクーラーコアは、安定した高負荷冷却が求められる場面で広く使用されています。

高性能ストリートカーとサーキットレース車両

オフロードATV/UTV

重機建設機械

産業用油圧システムおよびトランスミッション冷却システム。

最終評決

インサートフィンチューブシェル型オイルクーラーコアは、放熱システムをコスト効率よく高性能化する優れたアップグレードソリューションです。独自の内部フィン構造、高い耐圧性、そして柔軟なカスタマイズ性を備え、一般的なクーラーの過熱問題を解消します。自動車チューニング、レース、重工業機器の冷却に最適な選択肢です。
